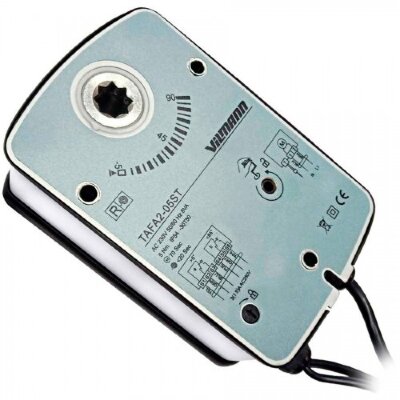

Vilmann TAFA 2-05ST с возвратной пружиной (с термодатчиком)

Электропривод Vilmann TAFA 2-05ST предназначены для работы с нормально открытыми (НО) и нормально закрытыми (НЗ) противопожарными клапанами.

Приводы Vilmann TAFA 05S имеют пружинный возврат, управление заслонкой осуществляется при помощи электродвигателя и возвратной пружины. Перевод в защитное положение производится снятием питания с привода или разрывом цепи питания термодатчиком. Встроенные микропереключатели обеспечивают сигнализацию положения заслонки.

Особенности привода TAFA 2-05ST:

• Крутящий момент: 5Нм
• Напряжение питания — AC 230В ±10%
• Время срабатывания — 50…70с, от пружины 20с

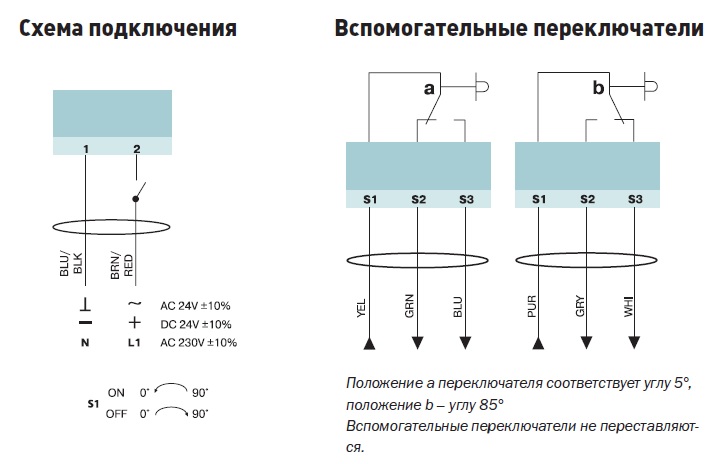

• Вспомогательный переключатель — 2 однополюсных с двойным переключением
• Для клапана площадью ≤ 1 м²
• Степень защиты: IP54 (защита от пыли и брызг)

Противопожарные сервоприводы Vilmann TAFA 2-05ST применяют для автоматизации работы заслонки противопожарных клапанов. В случае нормально-открытого (НО) огнезадерживающего клапана, в дежурном режиме заслонка находится в положении «открыто». При возникновении возгорания в помещении, заслонка закрывается, образуя преграду для огня и дыма, тем самым отделяя опасную зону от других помещений. В случае нормально-закрытого (НЗ) клапана, заслонка в дежурном режиме находится в положении «закрыто» и открывается при возникновении пожара, обеспечивая приток воздуха в незадымленные помещения, например лестничные клетки и шахты лифтов.

Привод Vilmann TAFA 2-05ST, в зависимости от типа используемого клапана (НО или НЗ), изменяет положение заслонки в положение «открыто» (для НЗ) или «закрыто» (для НО). Перевод в защитное (рабочее) положение происходит снятием питания с привода или разрывом цепи питания термодатчиком NTS72 (актуально для модели с термодатчиком — TAFA 2-05ST).

Момент вращения привода и пружины модели TAFA 2-05ST составляет 5 Нм, рекомендуемая площадь регулируемой заслонки до 1 м2.

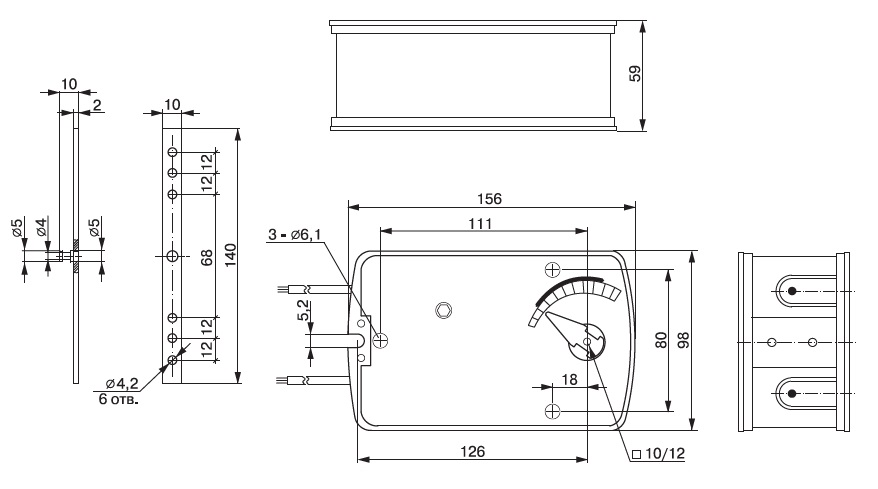

Габаритные размеры TAFA2-05ST

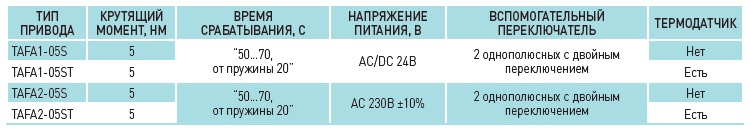

Vilmann TAFA 2-05ST подключается к источнику питания на 230В 50/60Гц. Для подключения к сети на 24В применяется модель TAFA 1-05ST (5Нм).

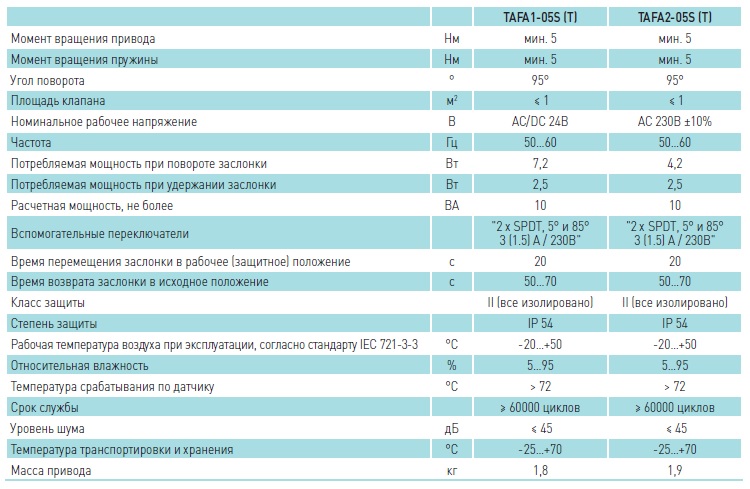

Технические Характеристики

Степень защиты всех электроприводов Vilmann — IP54, это означает, что их можно использовать во влажных помещениях и на улице. Корпус обеспечивает защиту только от брызг, капель и пыли, попадающих на корпус с любого направления. Погружение в воду или попадание прямой струи воды недопустимо!
