Теплообменник TEW 04.06.С0 вода 4 ряда / ВАН (R9,52) 6/4

Теплообменник TEW 04.06.С0 вода 4 ряда / ВАН (R9.52) 6/4 предназначен для охлаждения путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Область применения

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

• Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
• Конденсаторы для холодильного оборудования
• Чиллеры — охладители жидкости
• Компрессорно-конденсаторные агрегаты
• Гастрономическое оборудование и холодильные столы
• Иное специальное холодильное оборудование
• Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

Габаритно-весовые характеристики водяных охладителей TEW / ВАН

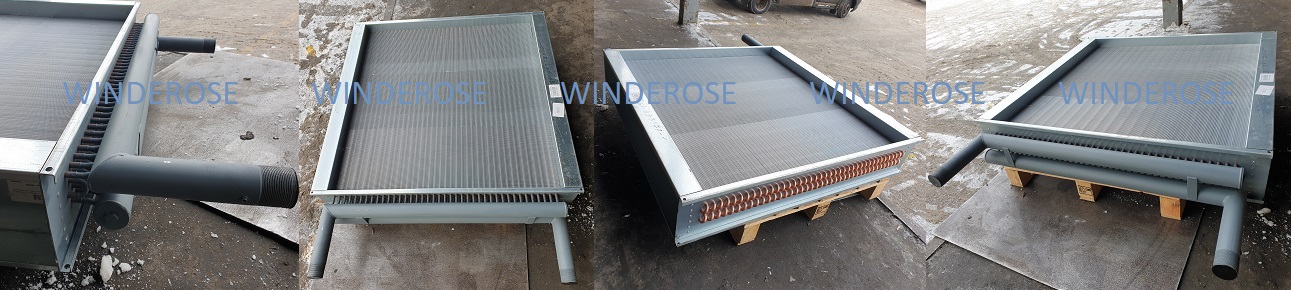

Конструкция водяных охладителей TEW / ВАН

Конструктивно теплообменники являются 3-х и 4-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 - диаметр 3/8"/9.52мм, для типоразмеров 20…35 - диаметр 1/2"/12,7мм).

Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя - резьбовое
