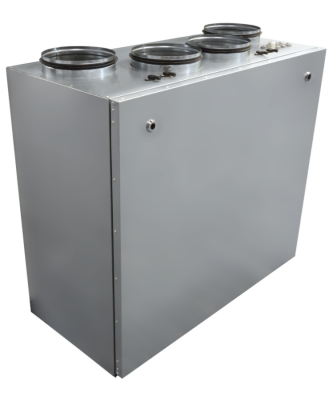

Zilon ZPVP 850 VER EC приточно-вытяжная установка

Установки серии ZPVP VE EC представляют собой напольную моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем. Установки серии ZPVP VW EC представляют собой подвесную моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и водяным нагревателем. Приточно-вытяжные установки серии ZPVP VE (VW) EC предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха.

Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя (ZPVP VE EC) или водяного калорифера (ZPVP VW EC). Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.

Установка оснащена встроенной системой управления, которая обеспечивает стабильную работу установки. Установки могут применяться для вентиляции жилых, административных и производственных помещений.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.

В установках серии ZPVP VE (VW) EC используются высокопроизводительные энергоэффективные ЕС-вентиляторы с пониженным уровнем шума.

Описание

• Классический алюминиевый рекуператор с КПД до 65%
• Вертикальное исполнение
• Эффективные вентиляторы с двигателем с внешним ротором ZIEHL-ABEGG (IP44 для ZPVP 450 VE, IP54 для ZPVP 800 VE)
• Не требуется отвод конденсата
• Встроенные электрические нагреватели до рекуператора (преднагрев) и после рекуператора
• Встроенная система управления, пульт дистанционного управления в комплекте
• Минимальный уровень шума - от 49 дБ(А)
• Корпус из листовой оцинкованной стали с изоляцией из 30 мм минеральной ваты
• Система автоматики с функциями контроля, управления и защиты оборудования
• Многоуровневый недельный таймер

Технические характеристики

Габаритные размеры

Описание проводного пульта управления

Технические характеристики:
Напряжение питания: 10...24 В
Габаритные размеры: 108×85×18
Последовательный порт без гальванической развязки: RS 485 (Modbus RTU)
Тип разъема порта: CWF - 4R
Тип дисплея: цветной, сенсорный, 3.5"
Встроенный инфракрасный порт
Встроенный датчик температуры

Сторона обслуживания L и R

Схема подключения воздуховодов в зависимости от стороны обслуживания

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KE – электрический нагреватель;
PE – электрический преднагреватель;
VS – круглый канальный водяной нагреватель (поставляется отдельно);
KV – водяной нагреватель;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления рекуператора (при наличии байпаса);
TV – датчик температуры обратной воды;
T – термостат защиты от замерзания;
М1 – смесительный узел (поставляется отдельно).
