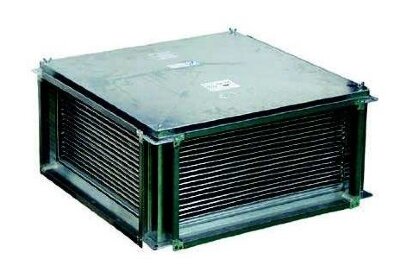

Remak HRV 50-30 Пластинчатый рекуператор

Применение рекуператоров REMAK
Пластинчатые рекуператоры Remak HRV используется как в системах с параллельным расположением приточной и вытяжной веток, так и перпендикулярным или под углом 45° Движение воздуха в рекуператоре перекрестное. Рекуператор имеет теплообменную вставку из тонких алюминиевых пластин. В комплекте с рекуператором поставляется система для отвода конденсата, которая присоединяется в самой низкой точке корпуса рекуператора на вытяжке.

Условия эксплуатации пластинчатых рекуператоров РЕМАК

Приточный и вытяжной воздух не должен содержать твердые, волокнистые, клеящиеся, агрессивные и взрывоопасные примеси. Рекуператор сконструирован для использования в вентиляционных системах как с параллельной разводкой трассы притока и вытяжки, так и с перпендикулярной или диагональной под углом 45–0, а также их комбинаций. Вариабельность подсоединения обеспечивает использование колен OBL.../45, которые необходимо заказать в количестве, отвечающем заданному расположению. При использовании колен для обеспечения параллельного выхода воздуха можно непосредственно к рекуператору подсоединить смесительную камеру SKX. Рекуператор имеет и без использования колен стандартные соединительные размеры системы Vento. Рекуператор может эксплуатироваться в горизонтальном и вертикальном положении, однако при этом должен быть обеспечен отвод конденсата из канала на выходе из рекуператора. При расчете необходимо предусмотреть сервисный доступ для замены теплообменных вставок.

Конструкция и материалы рекуператоров HRV

Корпус рекуператора и фланцы изготавливается из оцинкованного листа. Рекуператор оснащен теплообменной вставкой из тонких алюминиевых пластин (листов). Герметичность при отделении приточного и вытяжного воздуха обеспечивается загибом краев пластин и заливкой соединений по углам полиэфирной смолой.

Обозначение теплоутилизаторов REMAK

Пластинчатые рекуператоры HRV являются составной частью сборной системы вентиляции и кондиционирования Vento. Выпускаются в семи типоразмерах от HRV 40-20 до HRV 90-50. В данных типоразмерах выпускаются и соответствующие колена OBI__/45.

Использование пластинчатых рекуператоров REMAK в вентиляционных системах
