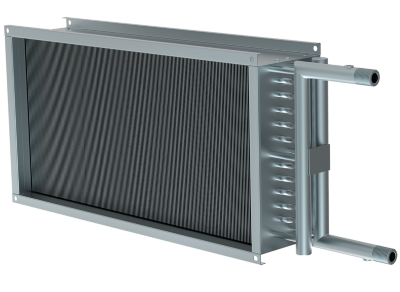

Теплообменник водяной TEWL 03.100-50

Водяной нагреватель TEWL 03.100-50 для прямоугольных каналов, с удлиненными коллекторами (150мм), предназначен для нагрева приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, способствующие коррозии меди, алюминия, цинка.

Область применения

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

• Водяные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
• Конденсаторы для холодильного оборудования
• Чиллеры — охладители жидкости
• Компрессорно-конденсаторные агрегаты
• Гастрономическое оборудование и холодильные столы
• Иное специальное холодильное оборудование
• Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

Нагреватель имеет компактные размеры, позволяющие применять его в условиях ограниченного пространства, обеспечивает удобство монтажа и обслуживания, а также универсально сочетается с другими элементами систем канальной вентиляции.

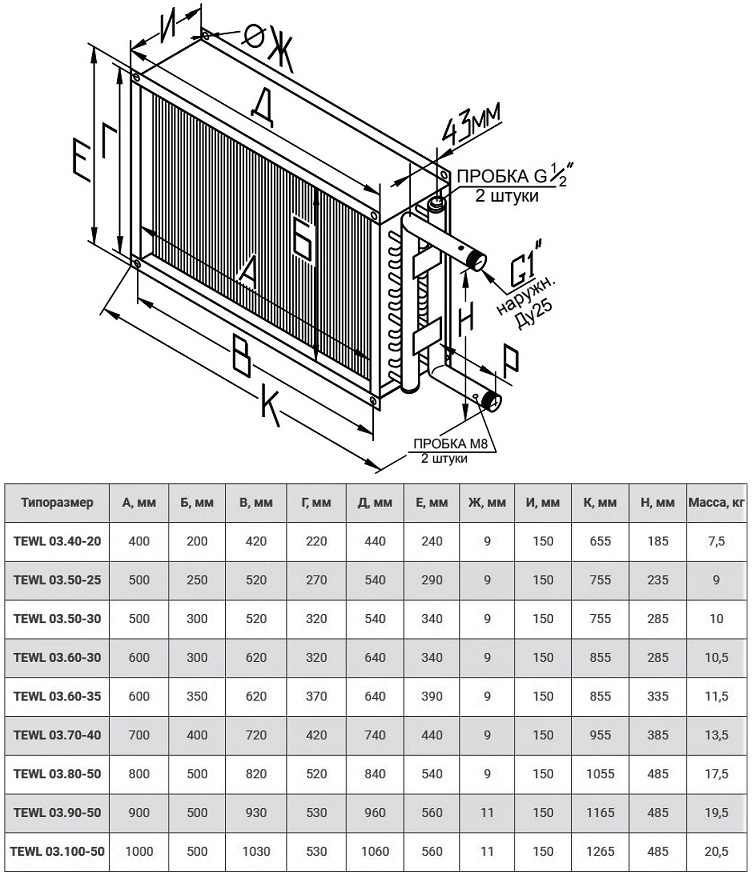

Габаритно-весовые характеристики водяных нагревателей TEWL

Конструкция

Нагреватели TEWL представлены 9 типоразмерами, для каждого из которых предлагаются два исполнения — двухрядное и трёхрядное, что увеличивает функциональные возможности данного типа оборудования.
Предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C. В качестве теплоносителя рекомендуется использовать воду и незамерзающие смеси. Корпус изготовлен из оцинкованного стального листа (марки 08ПС). Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм.(3/8"). Присоединение трубопроводов теплоносителя - резьбовое. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды. Все теплообменники испытываются на герметичность водой под давлением 16 бар в течение 3 минут.

Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо перед ним установить воздушный фильтр. Нагреватели следует подключать по принципу противотока. То есть холодный воздух должен встречаться с обратным теплоносителем, а на выходе из нагревателя воздуху передает теплоту прямой, наиболее горячий теплоноситель. Данный принцип более эффективен, так как наличествует большая среднелогарифмическая разность температур. Например, при противотоке в некоторых ситуациях можно достичь температуры воздуха на выходе больше, чем температура воды на выходе, чего невозможно никогда достичь при прямотоке.
