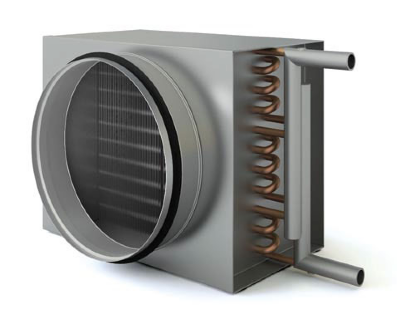

Korf WWK 200/2

ВОДЯНОЙ НАГРЕВАТЕЛЬ KORF WWK 200/2 – НАДЕЖНЫЙ СПОСОБ НАГРЕВА ПРИТОЧНОГО ВОЗДУХА

Водяной канальный нагреватель Korf серии WWK предназначен для подогрева приточного воздуха с помощью горячей воды с максимальной температурой 170°С от индивидуального теплового пункта(ИТП) или центрального теплового пункта(ЦТП) в системах с круглыми воздуховодами.

Водяной нагреватель Korf WWK в системе вентиляции

Данный вид нагревателя изготавливается в оцинкованном корпусе, что обеспечивает его защиту от коррозии обеспечивая долгий срок службы. Изготавливаются водяные нагреватели WWK с расположением в два ряда медными трубками диаметром 9,52 мм. Для лучшего теплосьема с поверхности нагревателя применяются алюминиевые пластины с шагом 2,5 мм.

Ограничения при использовании водяного нагревателя Korf WWK 200/2:

1. Максимальная температура воды или специально подготовленного теплоносителя – 170°С
2. Максимальное давление – 1,5 МПа

Водяной нагреватель Korf WWK 200/2 – имеет монтажный диаметр 200 мм, что подразумевает совместное использование с элементами вентиляции такого же размера.

Автоматика для водяного 2-х рядного нагревателя Korf WWK

Для регулировки температуры приточного воздуха совместно с водяным нагревателем WWK рекомендуется использовать смесительный узел Korf SUR или SURP. В составе смесительного узла входят все элементы обеспечивающие качественную работу системы на обогрев воздуха: циркуляционный насос, клапан с приводом ESBE, байпас с обратным клапаном, фильтр грубой очистки и запорные краны.

Для обеспечения бесперебойной работы и контроля за установленными параметрами водяного нагревателя Korf WWK необходимо установить систему автоматики из датчиков:

• Капиллярный термостат – S+S AZT
• Накладной датчик температуры обратной воды – S+S VSN
• Канальный датчик температуры воздуха – S+S STK

Возможно применение с аналогичными параметрами датчиков – Regin, Polar Bear, Shuft, Danfoss.

Особенности монтажа водяного нагревателя Korf WWK для круглых каналов

Монтаж водяного нагревателя можно производить в любом положении, главное обеспечить доступ для сервисного обслуживания.

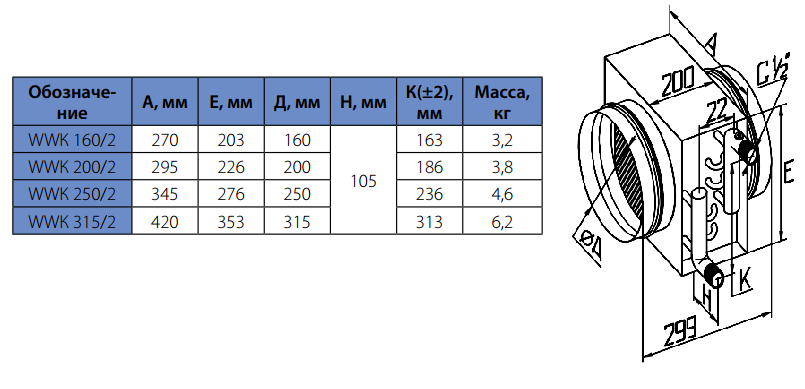

Размеры водяного нагревателя Korf WWK

Монтаж нагревателя Korf WWK, как и любого другого водяного нагревателя следует производить за фильтром для очистки воздуха и канальным вентилятором.

Для плотного примыкания к воздуховоду на нагревателе установлены резиновые уплотнители.

Для установки капиллярного термостата с газонаполненным баллоном предусмотрен кронштейн для его крепежа.

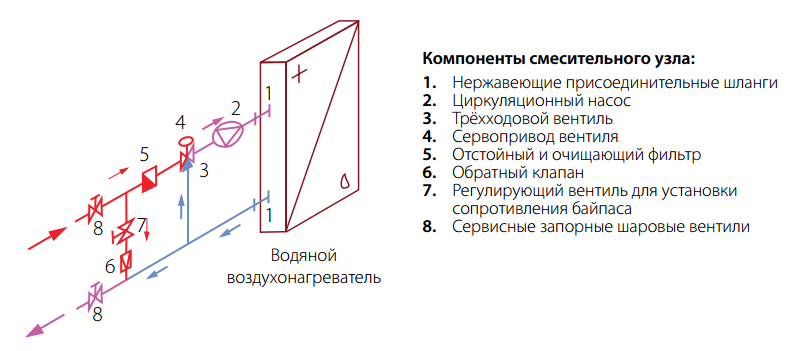

Схема обвязки водяного нагревателя со смесительным узлом

Как правильно выбрать и купить водяной нагреватель Korf WWK 200/2

Для правильного подбора водяного нагревателя самостоятельно, необходимо знать:

1. Мощность нагревателя
2. Подсоединяемый диаметр воздуховода

Расчет необходимой мощности водяного нагревателя

P=ΔT*L*Cv/1000, где

Р – мощность нагревателя(калорифера), кВт;

ΔT – разность температур воздуха на выходе и входе нагревателя,°С .

Для Москвы ΔT=44⁰С, для других регионов – определяется по СНиП;

L – производительность вентиляции(воздухообмен вентилятора), м³/ч.

Cv – объемная теплоемкость воздуха, равная 0,336 Вт·ч/м³/°С. Этот параметр зависит от давления, влажности и температуры воздуха, в расчетах это не учитывается.

Гидравлические параметры водяных канальных нагревателей Korf wwk
