Korf SUR 80-16,0

Назначение смесительного узла Korf SUR 80-16,0

Смесительный узел Korf SUR 80-16,0 предназначен для регулирования температуры воды в водяном теплообменнике. Он применяются совместно с канальным водяным нагревателем(калорифером), а так же с водяным охладителем. Использование смесительного узла позволяет поддерживать не только заданную температуру воздуха, но и предотвратить аварийную ситуацию при размораживании водяных теплообменников. Управление за заданной температурой в смесительном узле осуществляется с помощью терморегулятора и встроенного в воздушный канал датчика температуры.

Комплектация узла

• Циркуляционный насос фирмы DAB
• Трёхходовой вентиль с трёхпозиционным приводом фирмы ESBE
• Шаровые вентили запорные
• Фильтр грубой очистки воды
• Байпас с обратным и регулировочным клапаном
• Гибкие присоединительные трубки (из нержавеющей стали)

Технические характеристики смесительного узла Korf SUR 80-16,0

• Kvs клапана – 16,0
• Мощность насоса макс, Вт – 282
• Подсоединение труб – 1¼ дюйма
• Время поворота, с – 120
• Электрозащита привода – IP 41
• Сигнал управления – 3 позиционное

Таблица сравнения

Габаритные размеры

Сравнение приводов для смесительных узлов Korf SUR и SURP

Обозначение:

• Трёхпозиционное регулирование – SUR
• Плавное регулирование – SURP

Схема соединения с теплообменником

Регулирование температуры воздуха в канале происходит за счет ограничения подачи горячей, (холодной) воды в водяной теплообменник с помощью трехходового вентиля.

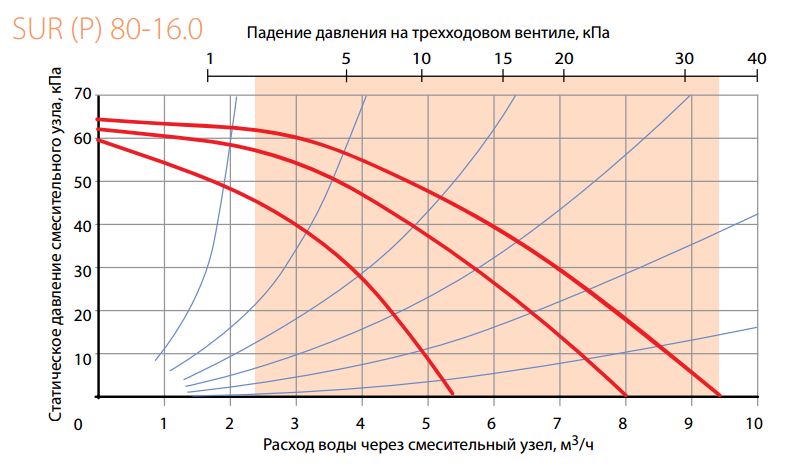

Подбор по графику

Для подбора смесительного узла Korf SUR 80-16,0 по графику, необходимо определить требуемый расход воды проходящий через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти значения определяются по графикам расчета нагревателей и охладителей, которые есть для каждого теплообменника.

Ограничения при монтаже и эксплуатации

• При температуре подаваемой воды более 110 °С применяются смесительные узлы обратной конфигурации, температура обратной воды в этом случае не должна превышать 110 °С
• Максимально допустимое давление теплоносителя 1 МПа, минимальное рабочее давление 20 кПа
• Установка смесительного узла на минимальном расстоянии от нагревателя
• Положение вала насоса при монтаже должно быть горизонтальным
