Korf PR 40-20 Пластинчатый рекуператор

Пластинчатый рекуператор для прямоугольных каналов Korf PR 40-20

Пластинчатый рекуператор Korf серии PR или теплоутилизатор применяется в системе приточно-вытяжной вентиляции для сохранения затрат на обогрев приточного воздуха при использовании вентиляции в зимний и межсезонный период. Обогрев поступающего воздуха с улицы происходит за счет его нагрева воздухом, теплый воздух, который из помещения удаляется. Эффективность рекуператора Korf достигает 70%, что является лучшим показателем среди конкурирующих брендов. Высокая эффективность достигается за счет применения высококачественных материалов и современных технологий при изготовлении. При изготовлении пластин рекуператора Korf применяются профилированные, усиленные пластины из алюминия толщиной 0,2 мм. Корпус рекуператора PR изготовлен с защитой от коррозии, из оцинкованного металла.

Описание

● Снижение энергетических затрат за счёт использования теплоты вытяжного воздуха (КПД утилизации тепла до 70%)
● Поверхность теплообмена образована пакетом специально спрофилированных алюминиевых пластин толщиной 0,2 мм
● Подвесное исполнение
● Корпус из оцинкованного стального листа, оснащённый фланцами
● Сбор и слив конденсата (съёмная панель в виде поддона и штуцер)

Область применения
Пластинчатые рекуператоры PR предназначены для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха общественных и жилых зданий.

Конструктивные особенности
Поверхность теплообмена пластинчатых рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2мм. Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами, для установки их в системах вентиляции и кондиционирования воздуха.

Размеры и характеристики

Основными характеристиками пластинчатых рекуператоров является его эффективность т.е. КПД, а также сопротивление в системе воздуховодов. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, а потому они должны быть оборудованы отводами для слива конденсата. В комплект пластинчатых рекуператоров PR стандартно входит штуцер, который устанавливается на съемную панель. Конструкция съемной панели представляет собой своеобразный поддон, в котором скапливается конденсат.

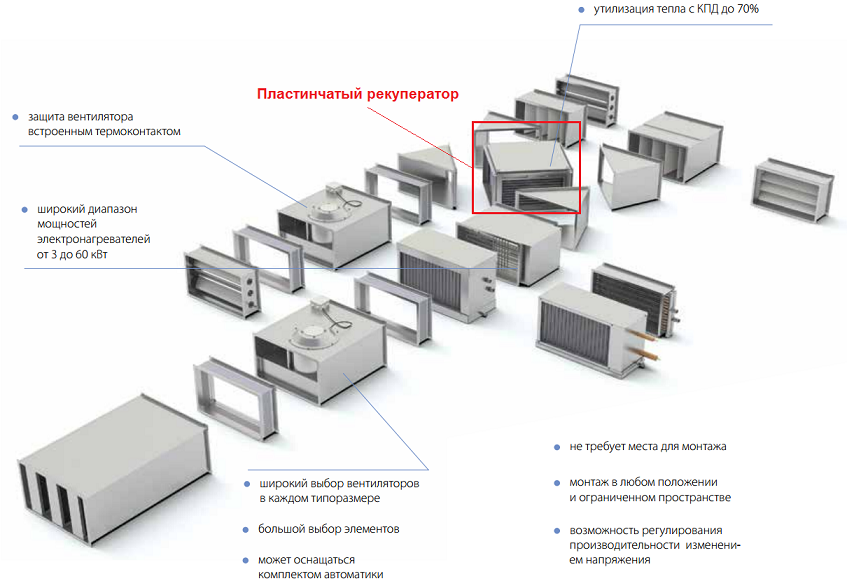

Пластинчатый рекуператор Korf в системе вентиляции

Монтаж и сервис рекуператора Korf

При монтаже теплоутилизатора с элементами вентиляционной системы используется фланцевое соединение. Крепление производится с помощью болтов и гаек размером M8. Для соединения рекуператора с элементами системы необходимо использовать уплотнительную межфланцевую ленту. Монтаж рекуператора необходимо осуществлять в строго горизонтальном положении.

Для сервисного обслуживания и чистки рекуператора Korf PR предусмотрен демонтаж поддона для сбора конденсата.
